强制性认证消防产品——消防装备产品

2014-08-05 16:19:29   来源:网络摘选   作者:网站管理员  阅读:次   【 打印本页 】

产品类别

典型产品示例

产品标准

实施规则

消防装备产品

正压式消防空气呼吸器

GA1242004

CNCA-09C-077:2011

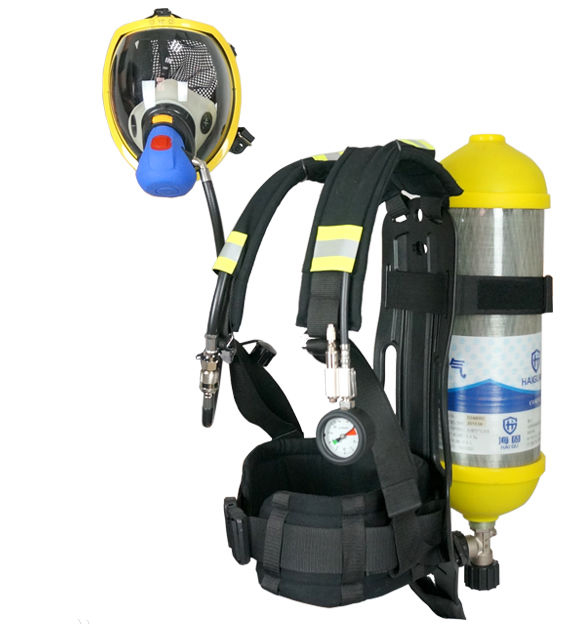

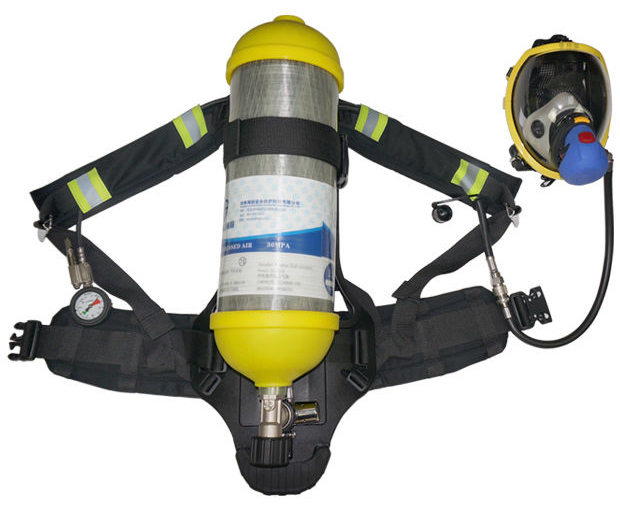

正压式消防空气呼吸器

    正压式消防空气呼吸器系列产品为自给开放式空气呼吸器,可以使消防人员和抢险救护人员在进行灭火战斗或抢险救援时防止吸入对人体有害毒气,烟雾,悬浮于空气中的有害污染物。正压式消防空气呼吸器也可在缺氧环境中使用,防止吸入有毒气体,从而有效地进行灭火、抢险救灾救护和劳动作业 。

适用范围

适用于消防员或抢险救援人员在有毒或有害气体环境、含烟尘等有害物质及缺氧等环境中使用,为使用者提供有效的呼吸保护。广泛用于消防、电力、化工、船舶、冶炼、仓库、试验室、矿山等部门。

执行标准

GAL24-2013《正压式消防空气呼吸器》

GB16556-2007 《自给开路式压缩空气呼吸器》

主要特点

·采用新型大视野全面罩,防雾、防眩、视野开阔、气密性好、佩戴舒适。
·供气阀体积小、供气量大、性能可靠,使用中不影响视野。
·背板由碳纤维复合材料制成,重量轻、强度高。按人体工程学设计,佩带更舒适、更方便。
·采用新型减压器,体积小巧紧凑,内置安全阀,性能可靠,无任何调节装置,免维护。设有备用接口,可根据需要加装他救接头或外供气源。
·压力表具有防水、防震、夜光显示功能。余压报警器体积小、重量轻、报警准确宏亮。
·瓶阀装有棘轮止逆装置,可防止使用中被无意关闭,可选带压力显示的瓶阀,在阀门关闭时也能显示瓶内贮气压力。
·同一套背板6.8L和9.0L碳纤维复合气瓶可任意更换。
序号 技术参数 规格型号 RHZKF9.0/30
(H2001-9.0) RHZKF6.8/30
(H2001-6.8) RHZKF4.7/30
(H2001-4.7) RHZKF8×2/30
(H2001-6.8×2)
1 整体重量 ≤12kg ≤10kg ≤8.5kg ≤17kg
2 外形尺寸
(长×宽×高)mm
650×270×225
600×270×210
600×270×200
600×350×210
3 适用环境温度 -30℃-60℃
4 气瓶额定工作压力 30Mpa
5 气瓶容积(水容积) 9.0L 6.8L 4.7L 6.8L×2
6 气瓶最大贮气量 2700L 2040L 1410L 4080L
7 供气特点 正压式特点
8 最大吸气阻力 ≤500Pa
9 最大呼气阻力 ≤1000Pa
10 余气报警压力 5~6Mpa
11 报警发声声级 ≥90dB
12 吸入气体中二氧化碳含量 ≤1%

防护范围

粉尘、重烟、雾滴、毒气、毒蒸气以及那些肉眼看不见的微小物质以及发杂恶劣的缺氧环境
分类
1.钢瓶型正压式空气呼吸器
A. RHZK-5/30正压式空气呼吸器
B. RHZK-6/30正压式空气呼吸器
2.碳纤维瓶正压式空气呼吸器
碳纤维瓶正压式空气呼吸器又叫正压式呼吸器
A. 国产碳纤维瓶空气呼吸器
I. RHZKF-6.8/30国产碳纤维瓶正压式空气呼吸器
II. RHZKF-9/30 国产碳纤维瓶正压式消防空气呼吸器
B. 进口碳纤维瓶空气呼吸器
RHZKF-6.8/30 进口碳纤维瓶正压式空气呼吸器
备注:原正压式消防空气呼吸器型号为ZHK系列现根据GAl24—2004标准备要求,将原型号改为RHZKF系列,其中:R为消防员个人装备.H为产品类别代号呼吸器,ZK为产品特征代号。Z为正压式.K为空气,F碳纤维复合瓶。
规格型号及技术参数:
型号 气瓶工作压力MPa 气瓶容积L 供气流量Lmin 呼吸阻力Pa 报警压力MPa 使用时间min 整机重量kg 包装尺寸
呼气 吸气
RHZK 4/30 空气呼吸器 30 4 300 <687 <588 4-6 40 ≤11 700×300×470
RHZK-5/30 空气呼吸器 30 5 300 <687 <588 4-6 50 ≤12 700×300×480
RHZK-6/30 空气呼吸器 30 6 300 <687 <588 4-6 60 ≤14 700×300×480
RHZK-6.8/30 空气呼吸器 30 6.8 300 <687 <588 4-6 60 ≤8.5 700×300×480
RHZK-2/30 空气呼吸器 30 2 300 <687 <588 4-6 20 ≤4 700×300×470
组成部分
正压式消防空气呼吸器由12个部件组成,现将各部件的特点介绍如下:
1.面罩:为大视野面窗,适用于亚洲人脸型,面窗镜片采用聚碳酸酯材料,具有透明度高、耐磨性强、具有防雾功能,网状头罩式佩戴方式,佩戴舒适、方便,胶体采用硅胶,无毒、无味、无剌激,气密性能好。

2.气瓶:为铝内胆碳纤维全缠绕复合气瓶,压力30MPa,具有质量轻、强度高、安全性能好,储气量打,使用时间长,瓶阀具有高压防护装置。
3.瓶带组:瓶带卡为一快速凸轮锁紧机构,并保证瓶带始终处于一闭环状态。气瓶不会出现翻转现象。
4.肩带:由阻燃聚酯织物制成,背带采用双侧可调结构,使重量落于腰胯部位,减轻肩带对胸部的压迫,使呼吸顺畅。并在肩带上设有宽大弹性衬垫,减轻对肩的压迫。
5.报警哨:置于胸前,报警声易于分辩,体积小、重量轻。
6.压力表:大表盘、具有夜视功能,配有橡胶保护罩。
7.气瓶阀:具有高压安全装置,开启力矩小。
8.减压器:体积小、流量大、输出压力稳定。
9.背托:背托设计符合人体工程学原理,由碳纤维复合材料注塑成型,具有阻燃及防静电功能,质轻、坚固,在背托内侧衬有弹性护垫,可使配戴者舒适。
10.腰带组:卡扣锁紧、易于调节。
11.快速接头:小巧、可单手操作、有锁紧防脱功能。
12.供给阀:结构简单、功能性强、输出流量大、具有旁路输出、体积小。
保养检查
空气呼吸器必须经过清洁后才能存放,如果发现有损坏的部件,应该做好标注,注意不再使用。清洁呼吸机的步骤:
1.检查有有无磨损或老化的零件
2.取下锁气阀
3.清洁面罩
(1)温水中加入中性肥皂液或清洁剂进行洗涤,然后用净水冲洗干净。用医用酒精擦洗面罩,进行消毒。
(2)消毒后,用清水彻底清洗面罩。冲洗面罩,然后晃动,甩干残留水,然后用干净的软布擦干。或者吹干也可,但要注意不要使用一般的空气或其它任何含润滑剂或湿气的空气。
4.供气阀的清洗、消毒
(1)用海绵或软布将供气阀外表面明显的污物擦拭干净
(2)从供气阀的出气口检查供气阀内部。如果已变脏,请维修人员来清洗。
5.供气阀检查
供气阀检查并不意味着完整的供气阀性能测试。只有使用维修检测仪,才能对供气阀的性能进行测试。再次使用之前,使用者必须按本说明书供气阀操作检查部分的要求进行供气阀的操作检查。
6.用湿海绵或软布将呼吸器其它不能浸入水中清洗的部件擦洗干净。

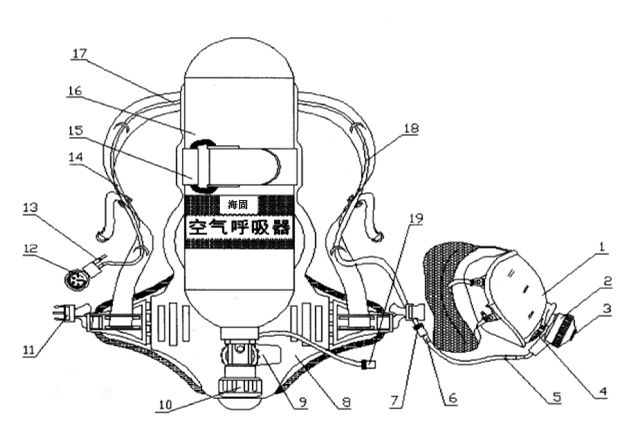

1正压式全面罩 2 正压式空气供给阀 3正压式空气供给阀供给开关4正压式面罩呼气阀 5中压导管供给阀插头组 6快速插头 7 快速插头锁紧帽 8背托组 9减压器 10 气瓶开关 11腰带 12 气源压力表 13 气瓶余压报警器14肩带 15 气瓶 16 气瓶固定带 17 高压导气管组 18 中压导气管减压器插头座组 19 他救接口
