电网企业以智慧消防发展为导向的无人值守变电站消防安全管理

2020-10-19 11:22:49   来源:国网陕西省电力公司检修公司   作者:肖波 王永宏  阅读:次   【 打印本页 】





摘要:将国家倡导“智慧消防”与电网企业无人值守变电站实际有机联系,以变电站现有消防设备、设施为基础,结合无人值守现状,以智慧消防为导向,将物联网、云计算、大数据、移动互联技术  融入消防安全管理体系,实现变电站消防设施的远程全信息动态监控,智能预警及处置,智能巡查管理,危险点控制,站点管理。在无人值守变电站应用智慧消防新技术的同时,实施消保一体化管理,将无人值守变电站安保力量纳入志愿消防队伍管理。强化安保人员变电消防技能培训,开展变电站值班人员、安保人员消防救援联合演练。强化应对火灾事故的自救技能以及协同作战能力,确保一旦发生突发火警或火灾事故,能够快速反应、高效运转、临事不乱,最大限度地减少火灾事故危害。电网企业以智慧消防发展为导向的无人值守变电站消防安全管理项目从技术、人员两个方面提升电网企业无人值守变电站消防安全管理水平。



       关键词:消防、智慧、体系、消保一体化

1 引言

    国务院办公厅印发的《消防安全责任制实施办法》,明确提出企业是消防安全的责任主体,具有很强的指导性和操作性。《消防安全责任制实施办法》同时也强调了消防重点单位应积极应用消防远程监控、电气火灾监测、物联网技术等“智慧消防”措施。而公安部也于2017年12月7日在南京召开智慧消防建设暨火灾高危单位防控工作推进会,主要强调了要加快部署推进“智慧消防”建设,创新社会消防治理,破解火灾高危单位防控难题。电网企业近几年由设备故障引发的变电站火灾事故引起了电网企业管理层的高度重视。各级变电站(换流站)作为电网的核心节点,无人值守的方式对现场消防安全管理带来极大的困难,无人值班变电站所存在的消防安全管理问题已严重威胁到变电站的安全生产,一旦无人值班变电站出现火灾,将可能会导致该供电区域的人民生产、生活受到影响,可能会对电网企业资产以及职工的安全构成威胁。电网企业以智慧消防为导向提升无人值守变电站消防安全管理势在必行。

2 以问题为导向确定新的管理方向

2.1 分析当前无人值守变电站存在的问题

2.1.1 消防设备、设施日巡查较难实现

    无人值守变电站的消防管理工作由于无人值班的特点而在管理上更为特殊,一些变电站对于消防设备、设施的管理因为路途遥远、设备巡视周期等客观原因,日巡查较难实现,这在客观上减弱了变电站的消防安全。

2.1.2 告警不及时、救火速度慢

    就目前实际情况来说,大多采用的是烟雾感应或者温度感应探测器装置,其工作原理是安装在变电站的烟感探测到火灾,发出报警信号,信号通过网络传至监控中心。火警信号传输到监控中心,再由监控中心下达指令,因为无人值守变电站距离运维班有一定的距离,考虑交通通畅等原因待救援人员赶到现场进行扑救时,火势已蔓延,灭火器已不能扑救了。即使报火警等待消防队来灭火,消防救援人员到来也需要一定的时间,况且消防救援人员对变电站设备带电部位不清楚,在电网企业工作人员到来前也不敢盲目进行灭火,不当的灭火操作可能对灭火人员或电网设备造成伤害。

2.1.3 上传消防监控信号简单,不能满足精益化管理要求

    变电站上传至到各级监控中心的消防信号一般只有三种,火灾告警信号、告警主机故障信号、告警主机掉电信号,上级监控人员看到某某变电站火灾告警后按照流程会通知该变电站所属运维班,运维班派人查看后会知道是误报还是真有火灾发生,不能够第一时间实现判断及处理,可见,过于简单的信号不能够满足现代消防监控及应急处置的需要,现代智慧消防的概念需要精准定位并远程可视化监控。

2.2 确立应用智慧消防提升无人值守变电站消防安全管理的新理念

    以智慧消防发展为导向来提升无人值守变电站消防安全管理整体来说就是利用物联网、人工智能、虚拟现实、移动互联网+等最新技术研发的硬件设备,配合物联网、大数据云计算平台、火警智能研判、最新消防设备、实施等专业应用,实现火灾防控“自动化”、 灭火救援指挥“智能化”、 检查工作“系统化”、 日常管理“精细化”的实际需求。

变电站无人值守后,现场的消防安全管理应从现场管理升级到现场+远方+智能管理,以智慧消防为导向,实现无人值守变电站消防安全管理升级。响应政府消防管理趋势,提升无人值守变电站消防安全管理,提升变电安保人员劳动效率。

    响应国家提倡的智慧消防安全理念,以现有无人值守变电站条件为基础,增加智慧消防要素,构建无人值守变电站消防安全管理体系,以问题为导向,解决现场实际问题,实现变电站消防设施的远程动态监控,智能预警及处置,智能巡查管理,危险点控制,站点管理。在无人值守变电站应用智慧消防新技术,同步将无人值守变电站安保力量纳入志愿消防队伍管理,构建无人值守变电站消防安全管理体系,从技术、人员两个方面解决当下电网企业无人值守变电站消防安全难题。能够有效提升电网企业无人值守变电站消防安全力量,预防火灾事故的发生和减少安全事件损失,能够实现加快处置速度和保障电力设备正常运行的目的,从另一方面增加经济效益。以智慧消防发展为导向的无人值守变电站消防安全管理体系构建与实施,较无人站现有消防安全管理水平有大幅提升,适用于电网企业无人值守变电站消防安全管理,具有较强的推广性。

3 构建无人值守变电站智慧消防预警防控体系

    无人值守变电站智慧消防预警防控体系主要针对无人值守变电站内火灾自动报警系统、消防灭火设备设施、视频监控、环境综合监测、门禁管理、安保管理等,通过完善报警、灭火体系,建设一套消防安全综合监控系统,强化运维人员对站内消防设备设施的监控能力,同步将安保人员纳入消防安全管理之中,整体提升变电站消防安全管理水平。

3.1 建设变电站消防综合管控系统应用平台

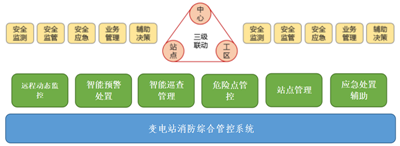

    变电站消防综合管控系统平台包括安全远程动态监控应用、智能预警及处置应用、智能巡查管理应用、危险点管控应用、站点管理应用、应急处置辅助应用、等六大应用,各应用又包括若干个功能模块,各功能之间有机衔接,构成一个完整的系统功能体系,构建统一的消防安全智能防控系统。

3.1.1 远程动态监控应用



    站点安全远程动态监控是落实《机关、团体、企业、事业单位消防安全管理规定》和《消防安全责任制实施办法》的重要技术手段,基于物联网技术,实现联网站点全天候24小时安全动态监控。

(1)可视化

    利用GIS技术在地图上标注所有接入站点,在站点平面和三维结构图上标注系统的监控资源点(摄像机、传感器),直观展示全部监控点的分布情况、位置、信息,能直接选取单个或多个监控点播放实时图像和监测数据,可以查看实时趋势和历史趋势。可在站点平面图上快递定位消防安全监控点,一旦发生异常预警,该点位提醒,并提供该点位状态相关的综合信息。将庞杂的安全防控数据进行可视化分析、展示,全方位、多角度展示区域内的态势总体情况,分析相关发展趋势,逐层分析安全监管问题,聚焦消防安全监管关键点,辅助消防安全监管部门进行管理的科学决策。

    1)地图缩放:对电子地图进行缩放控制。系统提供多种缩放形式:可以按一定的缩放倍率或比例尺进行缩放。

    2)地图漫游:自由拖动地图,包括地图自由移动、地图向东南西北四个方向移动等,以浏览当前地图窗口区域外的内容。

    3)快速定位:根据地名在地图上快速定位到地名的空间位置。

    4)图层管理:对图层管理树中的图层节点进勾选,可以显示或者隐藏地图图层。

(2)数据展示

    1) 告警级别支持不同告警类型报警,包括故障报警、火灾报警、检修、预警、离线等;

    2) 实时数据:系统基于可视化平台展示所有的监控接入点,并对点位的状态(离线、故障等)、实时值,实时进行显示。

    3) 不同类型的告警信息分色显示,可分类选择显示;

    4) 提供灵活的告警信息过滤和分类手段,对不同区域、用户设置相应的过滤条件和分类方法;

    5) 按权限和区域展示:不同区域的事件及告警确认和处理相对独立;

    6)数据统计:系统提供监控历史数据的可视化和统计分析,并可用通过区域等模式自由切换。

    7)历史数据:对已经发生的监控信息,可按区域、地点、行业、时间、数据记录类型或总数等关键信息,提供多种查询统计方式。

(3)安全防控专题图

    1)防控对象一张图

    对所有的联网防控对象进行空间位置分布一张图展示,并可通过区域分布、类型等条件要素进行多维度专题查阅,查阅不同维度下的防控对象分布特征,以及对象的基本要素和相关安全信息。

    2)危险点一张图

    对所有的分级管控危险点进行空间位置分布一张图展示,查阅危险点分布特征,以及危险点的基本要素和相关安全信息。

    3)预警报警一张图

    对区域内所有的预警报警点进行空间位置分布一张图动态展示,可根据预警报警类型分类查阅相应点分布特征,以及预警报警点的基本要素和相关安全信息。

3.1.2  智能预警及处置应用

    智能防控系统的应用不是简单解决如何把各种监测数据信号接入各级消防安全管理部门实现信号查看功能,而关键所在是解决各级消防安全管理部门如何利用本系统来实现对站点的重大危险源、值班室、重点区域、重点工艺的动态监管及结合危险源分级预警技术体系来实现分级预警处置、数据趋势分析与联防、联控、联动管理。

(1)异常监控

    在出现数据异常时,监控人员可以利用可视化平台开展监控点的空间分布动态管理和视频快速查阅,局部放大、定位,站点具体位置被红色闪点标注,以便快速处置。

(2)智能预警

    根据行业自身特征建立与之匹配的专业化模型,对监测监控数据进行数据挖掘、统计和分析,通过多种模态对比进行事故风险判识,对超限数据进行报警和实时统计提醒,对临界数据实行预警分析,结合多源传感信息进行风险评估、隐患排查和在线预警。通过各类静态数据和动态数据进行大数据分析,对事故风险进行预测预判,实现规律挖掘、图形化分析等功能。

(3)预警信息提醒

    根据预先设定的提醒方式,对监控中心实现预警摘要、提醒记录等显示,并且支持声音提醒等预警提醒形式。

(4)预警处置

    标准业务流程、应急预案、责任分级的预警处置和处置记录和查询等功能



3.1.3 智能巡查管理应用

(1)定时自动巡检

    按照设定的时间执行每日自动巡查,记录所有探测器数据信息、视频监控图像抓拍,执行重要设备自检,巡检记录自动存档和异常告警。

(2)远程人工巡视复核

    通过平台,可实施站点远程巡检,实时抓取所有探测器数据信息、视频监控图像抓拍,执行重要设备自检,对异常情况进行视频连线,远程复核。

3.1.4 危险点管控应用

(1)危险点评级

    危险点管控应用对站点消防安全隐患风险进行量化评估和分级。完善消防安全风险源风险预控内容及配套规范,对各级风险针对性的采取应对方法。本系统危险点分为一级、二级和三级。

(2)危险点预警提醒

    危险点一张图基于GIS地图进行开发,可实现站点定位、站点简要信息展示、搜索查询和消防安全危险点预警信息推送等功能。

(3)危险点管理

    基于权限和责任划分,根据消防安全危险点处置过程的实际情况,对消防安全危险点等级进行提级、降级和危险点解除管理,支持危险点信息导出、查询和统计分析。

3.1.5 站点管理应用

(1)站点信息管理

    从区域、类型等维度对站点信息分类管理,包括站点基本信息、站点平面及三维结构信息、站点重要防控部位信息等。

(2)站点人员管理

    站点人员信息管理,包括站点管理人员、值班人员、运维人员等其他相关人员。

(3)站点设备管理

    站点设备台帐管理,包括设备基本信息,设备的运行记录信息、设备维护检测记录信息,支持设备到期自动提醒。

3.1.6 应急处置辅助

(1)应急预案

    系统支持建立消防安全应急预案信息库,可对已接入的站点进行关联,一旦发生警情可调取应消防安全急预案查看,实现远程指挥。

(2)现场动态

    实现火灾事故信息“一屏化”动态展示与推送,包括:

    包括地理位置、火灾事故类别、火灾事故部位环境趋势变化,火灾事故发展趋势变化,火灾事故现场视频图像、救援路线、救援推荐等信息。

3.1.7 消防器材监测应用

    变电站二次机房一般配置的为二氧化碳灭火器,需要每月逐个进行称重检查,根据重量变化判断有误泄露。消防器材监测子系统的建立实现了二氧化碳灭火器的称重监测和灭火器的移动监测,异常告警和过期提醒。

3.1.8 防火门监测应用

    对变电站主要通道、重要部位防火门进行防火门监测子系统配置。实现对门开闭状态和人员出入记录的实时监测、异常告警。

3.1.9 环境监测应用

    对变电站重要防火部位、室配置环境监测子系统。实现环境温度、湿度、氧浓度、甲烷浓度、一氧化碳浓度的监测,辅助复合火灾判断和现场救援支持。

3.1.10 消防通道监测应用

    变电站主要消防通道配置消防通道监测子系统。采用智能视频识别技术,实时分析和抓拍消防通道情况,实现通道堵塞报警。

3.1.11 视频监控复核应用

     对变电站重要防火部位、室配置视频监控复核子系统。实现远程视频监控,与其他子系统实现联动抓拍和远程报警视频复核。

3.2 实施消保一体化管理

    在无人值守变电站应用智慧消防新技术的同时,实施消保一体化管理,将无人值守变电站安保力量纳入志愿消防队伍管理。

    强化安保人员变电消防技能培训。根据企业特点,增加电气设备火灾相关的隐患排查、整改、施救等专业知识。以变电站高压电气设备火灾培训为例,逐个讲解变压器、电抗器、电容器、断路器、电缆沟、主控室、配电室的火灾危险性、灭火注意事项等。培训深入浅出,使无人值守安保人员既熟悉了电气设备火灾风险、隐患,又掌握了核心设备灭火救援注意事项,进而在突发火灾能够熟练应用各种灭火装置,达到快速、有效处置火情的目的。

    开展变电站值班人员、安保人员消防救援联合演练。无人值守变电站火灾应急综合演练时联合安保人员一并开展,进一步增强安保人员安全防范意识和第一时间应急处置能力,强化应对火灾事故的自救技能以及协同作战能力,确保一旦发生突发火警或火灾事故,能够快速反应、高效运转、临事不乱,最大限度地减少火灾事故危害。

    将人的因素并入无人值守变电站智慧消防预警防控体系,解决当下电网企业无人值守变电站火警(火灾事故)第一时间处置的难题。

4 小结

4.1 管理成效

    电网企业响应国家提倡的智慧消防安全理念,以变电站现有消防设备、设施为基础,结合无人值守现状,以智慧消防为导向,将物联网、云计算、大数据、移动互联技术融入消防安全管理体系,实现变电站消防设施的远程全信息动态监控,智能预警及处置,智能巡查管理,危险点控制,站点管理,实现了无人值守变电站消防设备及事件集群化、透明化监管。在无人值守变电站应用智慧消防新技术同时将安保人员纳入志愿消防队伍管理,全面构建无人值守变电站智慧消防安全管理新体系,从技术、人员两个方面解决当下电网企业无人值守变电站消防安全难题。

4.2 经济效益

    以智慧消防发展为导向的无人值守变电站消防安全管理体系构建与实施,能够有效提升电网企业无人值守变电站消防安全力量与管理水平,进而完成不发生重大火灾事故的年度安全目标,人们常说,水火无情,电网企业火灾的发生,不仅可能造成设备损失,还可能造成电网负荷损失,而由此产生的经济损失难以估量,因此,从相反的角度讲,预防火灾事故的发生和减少消防安全事件损失,实现加快处置速度和保障电力设备正常运行的目的,从另一方面增加经济效益。

4.3 社会效益

    电网企业作为消防安全重点单位,以变电站现有消防设备、设施为基础,结合无人值守现状,以智慧消防为导向,将物联网、云计算、大数据、移动互联技术融入消防安全管理体系,实现变电站消防设施的远程动态监控,智能预警及处置,智能巡查管理,危险点控制,站点管理,实现无人值守变电站消防设备及事件集群化、透明化监管。在电网企业突发火灾时,有效第一时间发现、判断及优化处置,将火灾危害降到最低,有利确保电网安全,减少对外停电的可能,积极践行企业消防安全责任。

    以智慧消防发展为导向的无人值守变电站消防安全管理体系构建与实施,较无人站现有消防安全管理水平有大幅提升,适用于电网企业无人值守变电站消防安全管理,具有较强的推广性。





                            参考文献

[1] 《消防安全责任制实施办法》国务院办公厅2017年10月29日发布

[2]  苗晨辉, 赵启东, 郝宇. 企业消防安全管理现状及对策[J].城市建设理论研究,2015

[3] 陈亚. “智慧消防”如何精准助推消防工作的思考[J].消防界,2017,(01)

[4] 胡英帅. 消防信息化建设问题分析与探讨[J]. 文摘版:工程技术, 2015
